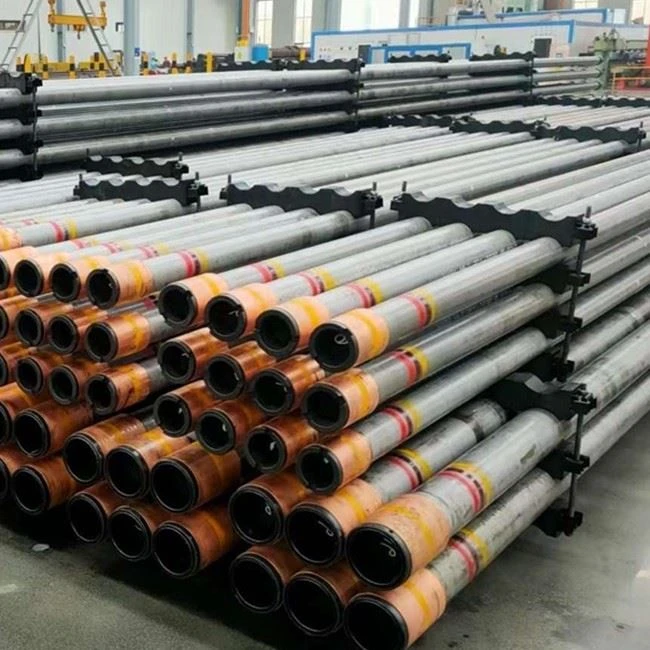

Tubs aïllats al buit

Cada projecte d'injecció-de vapor o geotèrmica gasta molts diners convertint el combustible en vapor d'alta-qualitat a la superfície. En una cadena de tubs convencional, una gran part d'aquesta energia es perd en el camí cap avall: la qualitat del vapor cau, l'oli es manté viscós, s'acumulen cera i escama, la carcassa s'escalfa i, en el permafrost, el sòl al voltant del pou pot començar a descongelar-se. Quan els operadors arriben a aquest punt, la pregunta ja no és "més vapor?" però "com mantenim la calor on importa?"

Pipa Octaltubs aïllats, també conegut comtubs aïllats al buit (VIT), està dissenyat exactament per a aquests pous. Cada unió és un conjunt de doble-paret amb un tub de producció interior i un tub portador exterior. L'anell s'omple d'aïllament-d'alt rendiment i s'evacua a un buit elevat, amb capes reflectants i getters per bloquejar la conducció, la convecció i la radiació alhora. En comparació amb els tubs nus, la nostra corda VIT ofereix una qualitat de vapor del-fonat inferior significativament més alta, temperatures anul·lars més baixes i una pèrdua de calor molt menor per metre.

Construït sobre els graus de tubs API 5CT com N80, L80 i P110 amb connexions BTC o de gas-preu, Octaltubs pre-aïllatses pot executar amb equips de manipulació OCTG estàndard, però us ofereix el rendiment tèrmic necessari per a la injecció de vapor d'-oli pesat, els desenvolupaments de petroli pesat-en alta mar, els pous de permafrost i els projectes geotèrmics d'alta-entalpia.

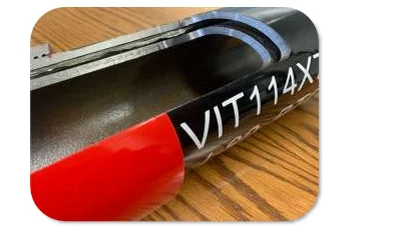

El tub aïllat octal es construeix com acorda de canonada concèntrica de doble-paret. Cada articulació consta d'una més petitatub interiorque transporta els fluids del pou i un més grantub exteriorque protegeix el conjunt. Els dos tubs es solden junts als dos extrems, creant un segellatespai d'aïllament anularentre ells. Les juntes es connecten al pou amb API BTC o acoblaments roscats de primera qualitat, de manera que la corda completa funciona com un tub estàndard.

El disseny tèrmic es basa en tallar tottres mecanismes bàsics de transferència de calor--conducció, convecció i radiació- a l'anell:

• Paper d'alumini per bloquejar la radiació

Un paper d'alumini reflectant s'embolica a l'anell per reflectir la radiació infraroja cap al tub interior calent. Això redueix molt la pèrdua de calor radiant a temperatures elevades del vapor.

• Material aïllant per al control de la conducció

L'espai entre la canonada interior i exterior s'omple amb aïllament de baixa-conductivitat (com ara pols de perlita o llana de vidre ultra-). Això augmenta la resistència tèrmica de l'anell i limita el flux de calor conductor.

• Aspirador i getters per suprimir la convecció

Després del muntatge, l'anella s'evacua a un alt buit i s'equipa amb getters que absorbeixen contínuament els gasos residuals. Sense gairebé cap gas per moure's, s'elimina efectivament la transferència de calor convectiva a l'anell.

• Tractament pre{0}}d'estrès del tub interior per seguretat

La canonada interior té una pre{0}}tensió controlada abans de la soldadura final, de manera que l'expansió i la contracció tèrmiques durant la soldadura i el funcionament de camp no creïn tensions residuals perjudicials. Això ajuda a mantenir la zona de soldadura i tota la junta mecànicament segura durant molts cicles de calefacció i refrigeració.

En combinar aquesta estructura de doble-canalització ambblindatge contra la radiació, aïllament sòlid, alt buit i pretensió-del tub interior, El tub aïllat octal minimitza la pèrdua de calor al llarg del pou mentre segueix comportant-se mecànicament com una cadena de tubs OCTG familiar.

Un punt clau de l'enginyeria és que el rendiment tèrmic no està determinat només pel material d'aïllament. En el servei de camp, la pèrdua de calor es veu fortament afectada per l'estabilitat de l'anell, la-integritat de la soldadura final i el control tèrmic de la-àrea d'unió després de cicles de temperatura repetits. És per això que els tubs aïllats pre-tensats són especialment rellevants en el servei de vapor cíclic en lloc de només en el servei a-temperatura constant.

La família de productes es pot entendre més clarament a través de cinc direccions d'ús directe-: recuperació tèrmica del petroli pesat-, prevenció del desglaç del permafrost en jaciments de petroli i gas, pous anti-cera, calefacció geotèrmica i generació d'energia i pous d'aigües termals-. Això ajuda a demostrar que el rang no es limita només a la injecció de vapor; també es pot seleccionar segons la funció de conservació de calor-en aigua-calenta i servei geotèrmic.

Pous-d'aigües termals

Per al desenvolupament de les aigües termals-, el valor dels tubs aïllants o canonades d'aïllament no només és reduir la pèrdua de calor, sinó també mantenir més calor útil disponible des de la profunditat fins a la sortida. En aquests projectes, una temperatura de sortida més alta i una conservació de calor més estable poden millorar el valor comercial del pou i reduir la pèrdua de temperatura durant el lliurament.

Per facilitar la selecció de models, la informació de mida d'aquesta secció s'organitza en grups de taules separats. La primera taula cobreix la família estàndard de mida de tubs aïllats al buit que s'utilitza principalment per a la injecció de vapor, la producció de petroli pesat-i altres serveis tèrmics de jaciments petroliers. El segon grup de taules afegeix mides de tubs aïllats pretensats i graus d'aïllament per al servei tèrmic cíclic. La tercera taula mostra els models de canonades d'aïllament Octal habituals que s'utilitzen més directament en el servei d'intercanvi de calor-geotèrmica i de conservació de-calor d'aigua termal-. Mantenir aquestes famílies de mida separades facilita la revisió de la RFQ i ajuda a distingir les cadenes tèrmiques convencionals dels jaciments petroliers de les configuracions de canonades d'aïllament geotèrmic-.

Els tubs d'aïllament al buit octal estan disponibles a la següent família de mides representatives per a aplicacions de servei de jaciments petroliers i de vapor{0}}.

Per a projectes amb cicles tèrmics repetits, també hi ha disponible una família de mida de tubs aïllats pretensats juntament amb una classificació de grau d'aïllament{0}. Aquests valors es mostren millor a sota de la taula VIT estàndard com a referència addicional per a la selecció de serveis-tèrmics, especialment quan els compradors necessiten comparar la mida, l'embolcall de connexió, el pes de la unitat i el rendiment d'aïllament en el mateix pas de revisió.

Per a la calefacció geotèrmica, la generació d'energia geotèrmica i els -pous d'aigües termals, la família de productes també inclou una família de models de canonades d'aïllament Octal. Mostrar aquests models en una taula independent facilita la comparació de les aplicacions geotèrmiques i d'aigua calenta-sense barrejar-les amb mides de tubs de servei-de vapor, i ofereix als compradors un punt de partida més clar per al disseny del canal de conservació-de la calor i la selecció de models.

Per facilitar la selecció d'enginyeria, els tubs aïllats Octal s'ofereixen en diversosgraus tèrmics:

• Grau B– λ ≈ 0,06–0,04 W/(m· grau)
• Grau C– λ ≈ 0,04–0,02 W/(m· grau)
• Grau D– λ ≈ 0,02–0,006 W/(m· grau grau)
• Grau E– λ ≈ 0,006–0,002 W/(m· grau)

Com més gran sigui el grau, menor serà la pèrdua de calor per metre i millorqualitat del vapor del-fonat inferiorper a una condició de superfície determinada. El nostre equip d'enginyers pot modelar la pèrdua de calor en funció de la profunditat perquè pugueu veure la diferència entre tubs normals, bàsicstubs pre-aïllatsi VIT octal de -alt grau al llarg del vostre perfil de pou específic.

Per a la selecció pràctica, s'ha de llegir el grau tèrmic juntament amb el servei. En projectes d'injecció de vapor-i petroli pesat-, una conductivitat tèrmica més baixa significa una qualitat de vapor més alta a la profunditat del dipòsit i menys transferència de calor no desitjada a l'anell. En els projectes geotèrmics i d'aigües termals-, una conductivitat tèrmica més baixa significa una temperatura de sortida més alta i més calor útil a la superfície. És per això que el grau d'aïllament s'ha de relacionar amb el balanç energètic del projecte, no tractat com un número de catàleg aïllat.

Per als compradors de tubs aïllats, les preguntes clau no són només "quines mides teniu?", sinó:

• Quanta pèrdua de calor puc estalviar realment al meu pou?
• El disseny està optimitzat per a aigües profundes,-injecció de vapor o a terra?
• Puc veure el valor k-i el perfil de temperatura abans de fer la comanda?

Per respondre a això, Octal tractatubs aïllatscom a sistema dissenyat, no hi ha cap producte-tipus-per a tots-.

En el treball de disseny pràctic, els tubs aïllats es seleccionen per objectiu de servei, servei de calor i condicions del po, no només per OD. La revisió normalment comença amb l'objectiu operatiu: preservar la qualitat del vapor fins a la profunditat del dipòsit als pous CSS o SAGD, limitar la fuita de calor a l'anell en la producció d'aigua-profunda, reduir la caiguda de temperatura en els pous terrestres propensos a la cera-, protegir les formacions congelades a les zones de permafrost o preservar la calor utilitzable i la calor geotèrmica i l'aigua calenta a{3}. A partir d'aquí, la cadena de tubs es defineix pel grau d'aïllament, l'objectiu de buit de l'anell, la disposició del suport, el control tèrmic de la connexió i el requisit de vida-de servei sota cicles tèrmics repetits.

Aquest enfocament ofereix als compradors una base més utilitzable per a la comparació en l'etapa del projecte. En lloc de comparar el tub només per mida i tipus de rosca, la selecció es pot comprovar amb la pèrdua de calor esperada, la temperatura del forat inferior o de sortida, la temperatura de l'anell, l'adequació de la profunditat del pou i si la construcció està destinada a la injecció de vapor, la garantia del flux d'aigua profunda, el servei tèrmic a terra o els canals de preservació de calor geotèrmica{{4}. Aquesta és també la lògica de les seccions següents: primer la configuració, després el control de la transferència de calor-a l'anell, després la modelització del valor k- i la temperatura i, finalment, la vida útil i el rang de durada.

1. Configuracions ajustades a les condicions del camp
En lloc d'una única construcció, Octal ofereix diverses configuracions d'aïllament construïdes amb el mateix concepte de canonada interior / exterior sense costures. Per a la producció d'aigua-profunda, ens centrem en l'estabilitat-a llarg termini i en valors k-molts baixos per controlar la temperatura de l'anell i el risc d'hidratació; per als projectes de vapor (CSS / SAGD) destaquem la capacitat d'alta-temperatura i la resistència al cicle tèrmic; per als pous terrestres i la protecció contra el permafrost, equilibrem la força d'aïllament amb el cost i les càrregues mecàniques. Cada configuració es defineix pel seu grau d'aïllament, nivell de buit i disseny de suport intern, de manera que podeu adaptar la corda VIT al vostre camp en lloc d'adaptar el camp al tub.

2. Control de la convecció, conducció i radiació a l'anell
Els nostres dissenys combinen tres mecanismes per reduir la transferència de calor entre la canonada interior i exterior:

• Control de convecció– l'anella s'evacua fins a un nivell de buit definit, o s'omple amb gas inert si s'escau, de manera que quedi mínim fluid per transportar calor per convecció. Els getters a l'anell ajuden a mantenir aquesta condició durant la vida útil del pou.
• Control de conducció- Els suports espaciats amb cura mantenen les canonades interiors i exteriors alineades alhora que minimitzen l'àrea de contacte metàl·lic, mantenint la bretxa d'aïllament fins i tot sota canvis de càrrega i temperatura.
• Control de la radiació– L'aïllament multi-capes amb capes reflectants i no-conductores (similar en principi als sistemes MLI) redueix la transferència de calor radiant a altes temperatures de vapor.

Quan sigui necessari, s'aplica un aïllament addicional al voltantàrea conjuntade manera que les connexions no esdevinguin "punts calents" a la cadena.

3. k-rendiment basat en valors i modelització tèrmica
El rendiment tèrmic s'expressa com ak-valor(pèrdua de calor en BTU/hr·ft· grau F o W/m· grau). Els tubs d'aïllament octal estan disponibles en diverses bandes de valors k-, des de nivells d'aigua-profundes dissenyats per a una fuita de calor molt baixa, fins a graus-k més alts però més econòmics per al servei terrestre a temperatura-moderada.

Per treballar amb projectes, el nostre equip d'enginyers pot:

• calcular k-valors per a la configuració de tubs aïllats seleccionada,
• córrerperfils de temperatura-en comparació-de profunditatper a la vostra geometria específica del pou, i
• compareu escenaris com ara "tubs convencionals i tubs aïllats" o "VIT de grau mitjà i -alt".

Això us ofereix una visió clara de la qualitat del vapor del-fonat inferior, la temperatura de la carcassa/anell i la temperatura de sortida superficialabanset compromets amb un disseny de corda.

Una taula de comparació simplificada a continuació mostra com s'associa una conductivitat tèrmica més baixa amb una potència d'extracció de calor-més alta en diferents condicions de temperatura-de fons del forat.

La mateixa lògica d'enginyeria també s'estén a les aplicacions geotèrmiques i d'aigua calenta-. Es defineixen tres conceptes de canal-tèrmic de fons de pou com a Esquema A, B i C. L'Esquema A representa un pou sense tractament aïllant efectiu, on s'absorbeix i es perd més calor a la secció d'emmagatzematge-de calor. L'esquema B aplica aïllament a part de la secció per millorar l'eficiència d'utilització geotèrmica. L'esquema C crea un canal de preservació de la calor-de fons de forat més complet de manera que la utilització geotèrmica es pugui empènyer encara més, especialment en els-pous de calor més alts. Això és important perquè connecta la selecció de canonades amb el rendiment-de preservació de la calor del sistema en lloc de només amb la mida del tub.

Una altra ruta d'aplicació és la ruta d'intercanvi-coaxial de calor mitjançant disposicions de tubs i tubs centrals-, on s'utilitza la canonada d'aïllament per preservar l'energia geotèrmica més útil al llarg del pou. Per als projectes de calefacció geotèrmica i generació d'energia-, la selecció normalment es basa en la temperatura de sortida, la velocitat de circulació, l'extracció de calor d'un sol-pou i la producció anual de calor, no només el DO i el tipus de rosca.

A continuació es mostra un cas representatiu de PERT II per mostrar com s'avaluen la temperatura de sortida i la potència d'un -pou en una condició de funcionament geotèrmica definida.

Les configuracions geotèrmiques típiques inclouen una carcassa de 273,05 × 11,43 mm amb dimensions de canal aïllat de 178 × 135 / 194 / 154 mm per a pous d'uns 4000–4500 m i una sortida d'uns 3750–4500 kW, una carcassa de 244,5 × 101040 mm / 101040 mm. Disposició de classe mm per a pous d'uns 3100 m i aproximadament 1250–1500 kW, una carcassa de 219,1 × 10,16 mm amb una disposició de classe de 140 × 100 / 154 mm per a pous d'uns 3000 m i aproximadament 1000–1250 kW, una carcassa de 197,1 × 100 / 154 mm amb aproximadament 3000 m. Disposició de classe de 127 mm per a pous d'uns 2500–3000 m i aproximadament 750–1000 kW, i una carcassa de 139,7 × 7,72 mm amb disposició de classe de 89 × 62/99 mm per a pous d'uns 2500–3000 m i aproximadament 400–600 kW.

Per facilitar la concordança de projectes, la ruta geotèrmica s'agrupa a més en les sèries H2000, H3000 i H4000. En termes pràctics, aquestes representen solucions geotèrmiques progressivament més profundes i de més -producció, que ajuden els compradors a alinear bé la profunditat i l'objectiu d'extracció-de calor amb la ruta correcta de la canonada d'aïllament-.

Una comparació directa del rendiment també ajuda a aclarir on afegeix valor la ruta de la canonada d'aïllament-en comparació amb PERT II. La conductivitat tèrmica de PERT II és d'uns 0,42 W/(m·K), enfront de menys de 0,02 W/(m·K) per a la canonada d'aïllament Octal. En una comparació de temperatura-de fons de 70 graus, la potència d'extracció de calor- és d'uns 375 kW per PERT II i d'uns 650 kW per a la canonada d'aïllament Octal, un augment d'uns 275 kW, o aproximadament el 73%. En una altra comparació per a un pou de 2500 m amb una temperatura del forat-de fons d'uns 60 graus, un cabal de 30 m³/h i una condició d'aigua de retorn de 20 graus-, PERT II arriba a una temperatura de sortida d'uns 26 graus i una potència d'un{{21}pout únic de 210 kW, mentre que la canonada d'aïllament Octal arriba i millora uns graus de kW Potència d'extracció de calor-un sol pou{{25} en uns 243 kW, o aproximadament un 116%.

La taula de comparació següent resumeix la mateixa base de prova i la diferència de rendiment entre la canonada d'aïllament PERT II i Octal.

4. Opcions de durada i vida útil dissenyades
El tub aïllat octal es fabriquen aLongituds del rang 2 i del rang 3amb una vida de disseny alineada amb el servei d'aigua profunda-a llarg termini, d'injecció-de vapor o de geotèrmia. La integritat al buit, el rendiment d'aïllament i les soldadures estan qualificats per suportar molts anys de cicles tèrmics, de manera que el valor k-que veieu al model de disseny és el valor k-que podeu esperar al camp.

El tub aïllat octal està construït amb els graus de tubs API 5CT coneguts:

• N80, L80-1, L80-1Cr, L80-3Cr, L80-9Cr
• Q125, S135 i altres graus-d'alta resistència per a pous HPHT
• La connexió estàndard ésAPI BTC, i també podem subministrar:
• Connexions especials-estanques al gas (p. ex., fils de metall-a-metàl·lics de primera qualitat similars en rendiment a les canonades de pou de-gas-de gamma alta).
• Opcions integrals i semi-encascades per a revestiments-crítics.
• juntes, creuaments i accessoris aïllats a joc.

Això vol dir que obteniu els avantatges tèrmiques detubs aïllats al buit, però el vostre equip de plataforma encara el gestiona amb pràctiques de manipulació d'OCTG conegudes.

Les dades del nivell de connexió-de representació poden ajudar els compradors a seleccionar els productes candidats abans de finalitzar la RFQ. Els models de canonades d'aïllament-típics inclouen:

· 140 × 100- 5-1/2" BTC, OD de la connexió aproximadament154 mm, pes unitari aproximadament31 kg/m, longitud de referència aproximadament1429 cm, classe de canonades-exteriorsN80 139.7 × 6, força de pressió de la canonada-exterior aproximadamentSuperior o igual a 23 MPa, classe de-pipe interiorN80 108 × 4, força de pressió de la-tuba interior aproximadament Major o igual a36 MPa, conductivitat tèrmica a 100 graus de serveiλ < 0,02 W/(m·K)

· 189 × 62 - 3-1/2" NU, connexió OD aproximadament108 mm, pes unitari aproximadament15,2 kg/m, longitud de referència aproximadament39 peus, tub exteriorN80 89 × 4,força de pressió de la canonada-exterior aproximadamentSuperior o igual a 25,8 MPa, tub interiorJ55 70 × 4, força de pressió-interior de la canonada aproximadamentSuperior o igual a 38 MPa, conductivitat tèrmica a 100 graus de serveiλ < 0,02 W/(m·K)

· 1219 × 182- 8-5/8" SC, connexió OD aproximadament233 mm, pes unitari aproximadament65,7 kg/m, longitud de referència aproximadament70 peus,tub exterior 20# 219 × 7, força de pressió de la canonada-exterior aproximadamentMajor o igual a 9 MPa, tub interior20# 196 × 6, força de pressió-interior de la canonada aproximadamentMajor o igual a 13 MPa, conductivitat tèrmica a 100 graus de serveiλ < 0,02 W/(m·K)

· 1114 × 81 - 4-1/2" BTC, OD de la connexió aproximadament127 mm,pes unitari aproximadament22,6 kg/m,longitud de referència sobre96 peus, tub exteriorN80 114 × 5,força de pressió de la canonada-exterior aproximadamentMajor o igual a 24,3 MPa, tub interiorN80 89 × 4, força de pressió-interior de la canonada aproximadamentSuperior o igual a 43 MPa, conductivitat tèrmica a 100 graus de serveiλ < 0,02 W/(m·K)

Aquests detalls són importants perquè l'adquisició de canonades aïllades-poques vegades es decideix només pel rendiment tèrmic. El tipus de connexió i el OD d'acoblament afecten la distància de funcionament, la compatibilitat amb l'estructura del pou existent i la practicitat de la instal·lació de camp. Afegir aquests detalls de nivell-de model a la pàgina fa que la discussió sigui més útil tant per a la revisió d'enginyeria com per a la comparació de compres.

La nostra ruta de fabricació de tubs aïllats està dissenyada al voltant de la fiabilitat de l'anell de buit i el rendiment mecànic:

1. Preparació de canonades sense soldadura– Els tubs exteriors i interiors es fabriquen a partir de canonades sense soldadura-laminades en calent, tallades a la llargada, tractades-termalment i controlades al 100 % NDT-. Les superfícies són granat-per garantir una bona unió i neteja.
2. Muntatge d'aïllament- la canonada interior s'embolica o s'empaqueta amb perlita / llana de vidre, làmina reflectant i separadors segons el grau tèrmic seleccionat, i després s'insereix a la canonada exterior.
3. Pre-estirament i soldadura– S'aplica un pre-estirament controlat al tub interior i, a continuació, es solden els dos extrems per tancar l'anell mentre es manté l'alineació.
4. Processament al buit– l'anella s'evacua fins al nivell de buit especificat; Els getters s'activen per mantenir una pressió baixa durant la vida útil de la corda.

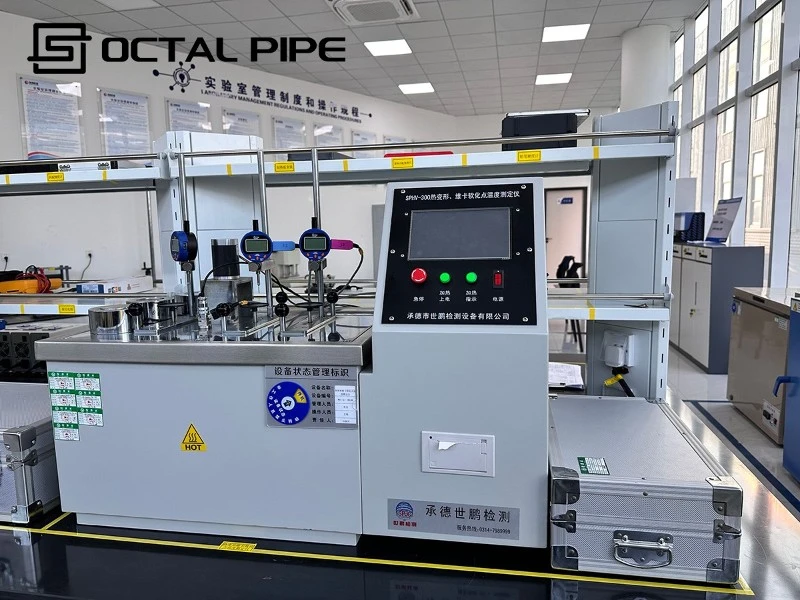

5. Proves d'integritat de fuites i buit– Es proveen les soldadures i els ports de buit (NDT i proves de fuites) per confirmar l'estanquitat de l'anell.
6. Prova de conductivitat tèrmica– Les juntes de mostra de cada lot se sotmeten a proves de λ per verificar el grau d'aïllament.
7. Enfilat i acabat– les connexions es mecanitzen, es mesuren segons API 5B o dibuixos premium, les rosques es fosfaten i es protegeixen i les juntes es marquen i embalen per al transport.

8.La cadena completa de proves– Inspecció mecànica, NDT, buit, tèrmica i de fils – està lligadanúmero de calor i número d'articulació, i documentat als paquets EN 10204 3.1/3.2 per a l'aprovació del projecte.

La ruta de producció es pot descriure de manera més explícita com la preparació-de l'extrem de canonada i el revolt, el tractament tèrmic, la inspecció, el tall de longitud fixa- i la neteja de la superfície interna/externa; embolcall de paper d'alumini i materials d'aïllament; muntatge de tubs exteriors i interiors; pre-estirament i soldadura; extracció al buit amb control de fuites i inspecció-de raigs X; estabilització al buit-anell; proves de conductivitat-tèrmica; i operacions finals com ara roscat, prova hidràulica i embalatge d'exportació. Val la pena afegir aquesta descripció addicional del procés perquè ofereix als compradors un camí d'acceptació més clar des del tub cru fins a la junta aïllada acabada.

Des del punt de vista de l'adquisició, la qüestió comercial no és només si el producte comença amb baixa pèrdua de calor, sinó si l'anell roman segellat, si l'àrea de soldadura es manté estable després del cicle tèrmic i si les juntes acabades es poden alliberar amb roscats repetibles i registres d'inspecció traçables. És per això que la secció de control de qualitat hauria de romandre lligada a la prova tèrmica, la integritat al buit, l'END, la inspecció de connexió i la documentació junts en lloc de tractar-les com a reclamacions separades.

Molts resultats de cerca pertubs aïllatsen realitat es refereixen a productes de superfície com aratubs PEX pre-aïllatsper a llaços-de calefacció de districte,tubs de coure pre-aïllatsper HVAC,tubs termoretràctils aïllatsper a cables elèctrics o articles de marca com aratubs aïllats dekronutilitzat en instrumentació industrial. Aquests productes són útils en els seus camps, però ho sónno està dissenyat per a un servei de-forat de 350 a 400 graus, càrregues de col·lapse elevats o requisits de l'API 5CT.

Octal ofereix una categoria diferent:tubs d'acer aïllats al buit per a pous de petroli, gas i geotèrmia. El nostre producte:

• utilitza tubs d'acer de grau API 5CT-en lloc de plàstic o coure.
• està dissenyat per transportar vapor i fluids produïts a alta pressió a la profunditat.
• s'integra amb les cordes de tubs OCTG, equips de cap de pou i eines de fons{0}}forat.
• i passa pel mateix nivell de proves OCTG que els tubs de producció, a més de proves de buit i tèrmiques.

Així que si el vostre projecte necessitatubs PEX pre-aïllatsotubs de coure pre-aïllatsper a les línies de superfície, són productes separats; quan necessiteu tubs d'acer aïllats que puguin sobreviure al mateix pou,Tubs aïllats al buit octalés la solució adequada.

Octal subministra una categoria diferent: tubs d'acer aïllats al buit i tubs d'aïllament per a pous de petroli, gas, geotèrmica i-aigua calenta. El producte està construït amb tubulars d'acer en lloc de plàstic o coure, està dissenyat per transportar vapor o fluid calent en condicions de pou, s'integra amb cordes OCTG i equips de fons de forat i passa per un control de qualitat mecànic, tèrmic, de buit i de connexió-.

Una altra distinció és que aquesta família de productes no s'ha d'entendre només com a tubs d'injecció-de vapor per als pous de petroli. També inclou una ruta de canonades d'aïllament-per a la calefacció geotèrmica, la generació d'energia geotèrmica i els pous d'aigua-termal, on el valor es mesura per una temperatura de sortida més alta, una millor conservació de la calor i una eficiència d'extracció de calor-de -un sol pou{5}} més forta.

Contacta ara

Preguntes freqüents





Preguntes freqüents 1: quan he d'utilitzar tubs aïllats en lloc de tubs normals?

Ústubs aïllats al buiten pous d'injecció de vapor (CSS/SAGD), d'aigua profunda-aigua pesada-, pous geotèrmics i de permafrost, o on la cera, els hidrats o la temperatura de l'anell elevada són un problema. Redueix l'ús de combustible, protegeix la carcassa i ajuda a mantenir el flux de producció.

PMF 2: quines mides i graus estan disponibles per a tubs aïllats?

Subministremtubs aïllatsbasat en tubs API 5CT de2-7/8"×1,9" a 7"×5-1/2", en graus com N80, sèrie L80 i Q125, amb connexions estanques a gas-BTC o premium, longituds R2/R3 i juntes aïllades coincidents.

Preguntes freqüents 3: quins valors de temperatura i k-poden suportar els tubs aïllats Octal?

Octal Pipe VIT està dissenyat per fins a aproximadament400 grausvapor o aigua calenta. Els diferents graus d'aïllament ofereixen valors de k-baix al voltant0,002–0,006 W/(m· grau), donant pèrdues de calor al pou de forat molt més baixes que els tubs de producció convencionals.

Certificacions



Certificat CE

Certificat ISO 9001

Certificat API Q1

Certificat ABS

Certificat AP-5L

Certificat API-5CT



Tipus de servei:injecció de vapor (CSS/SAGD), producció de petroli pesat-, aigües profundes-, geotèrmica, pous de permafrost

Estructura:Tub concèntric d'acer sense soldadura de doble-paret, anell evacuat amb aïllament multicapa

Interval de mides (exterior × interior):

73 × 40 mm (2-7/8" × 1,9")

89 × 50 mm (3-1/2" × 2-3/8")

114 × 76 mm (4-1/2" × 3-1/2")

140 × 101 mm (5-1/2" × 4-1/2")

178 × 124 mm (7" × 5-1/2")

Longitud:Gamma 2 (R2) i Gamma 3 (R3), juntes aïllades disponibles

Qualitats d'acer:N80, L80-1 / 1Cr / 3Cr / 9Cr, Q125, S135 i altres graus API 5CT

Connexions:API BTC com a estàndard, connexions premium de gas-opcionals

Graus tèrmics (valor k-):diversos nivells d'aïllament, k fins a uns. 0.002–0,006 W/(m· grau) depenent del grau

Màx. temperatura de funcionament:fins a uns 400 graus (depenent de l'aplicació-)
