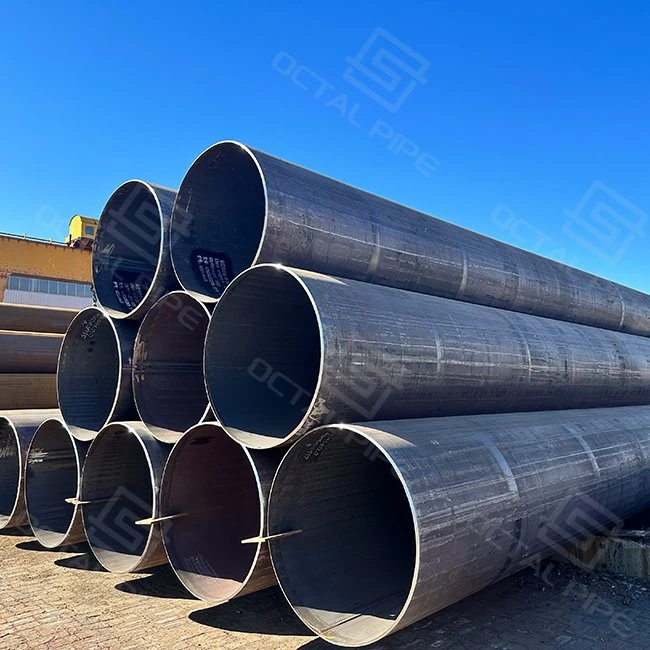

Pipa LSAW

Les canonades transversals de gran-diàmetre-, els passos de rius, els molls i els fonaments profunds rarament utilitzen la mateixa canonada que una caldera o una línia de procés curta. Aquí, els dissenyadors solen demanarTub d'acer LSAW (Longitudinal Submerged Arc Welded)., perquè els permet combinarplaca ampla, gruix de paret gruixut i soldadures de costura rectes-que són fàcils d'examinar i traçar.

Octal Pipe se centra en aquest tipus de treball. Subministremcanonada LSAW basada en placa-produïda pel procés JCOE amb soldadura SAW de doble-cara, cobrintAPI 5L grau B–X100 i graus estructurals coincidents. Diàmetres a partir de400–1626 mmi gruix de paret fins a75 mmpermetre cobrir un rang LSAWlínies troncals, capçaleres d'estació, piles en alta mar i grans canalitzacions d'aigua, de manera que no cal gestionar diferents molins per a cada part del projecte.

Característiques dimensionals

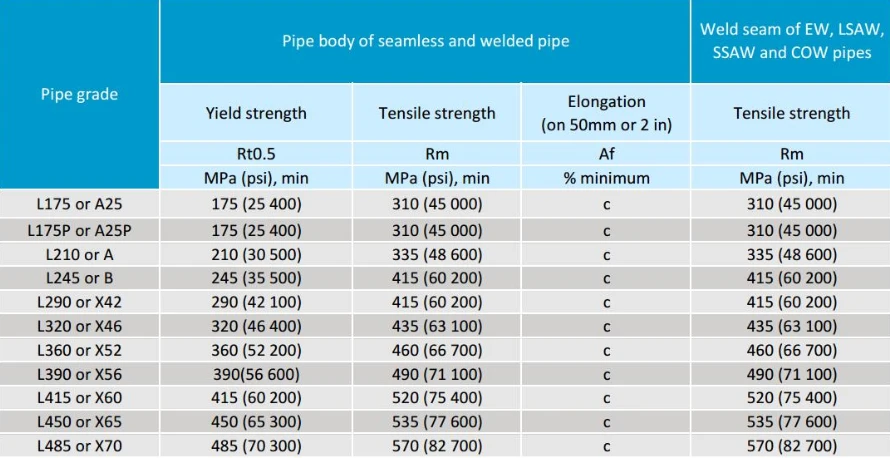

Graus i classificacions dels materials

Octal Pipe subministra canonades LSAW d'acord estricte amb les especificacions reconegudes de canonades-tubes i canonades de pressió-. Els estàndards típics que donem suport inclouen:

• API SPEC 5L (PSL1/PSL2)– Conducte de transport de petroli, gas i aigua; CVN, HIC/SSC per projecte.
• GB/T 9711-2017– Indústries del petroli i del gas natural-Conduccions d'acer per al transport per gasoductes (L245–L555).
• ISO 3183 (a petició)– Estàndard internacional de canonades de línia-harmonitzat amb l'API 5L.
• ASTM A671 / ASTM A672– Tub EFW/SAW per a serveis de pressió atmosfèrica a alta-, temperatures moderades a elevades.
• GB/T 3091-2015– Tub d'acer soldat per al servei de fluids de baixa-pressió (per a aplicacions civils/de serveis públics designades).
• SY/T 5037-2018– Tub SAW per a fluids ordinaris(per a alternatives SSAW quan s'especifiqui).
• Normes addicionals nacionals i internacionals– Per exemple, CSA Z245.1, es poden organitzar els requisits de servei-àcids del projecte (selecció de material NACE MR0175/ISO 15156) i la inspecció 3.2 de tercers-.

Els certificats de proves de molí (EN 10204 3.1/3.2) i els registres complets d'END estan disponibles amb cada enviament.

• Preparació de la planxa → fresat de cantells
• Formació (JCOE o UOE)
• Soldadura per punt + SAW interior/exterior
• UT/RT (quan s'especifica)
• Expansió + redreçat + bisellat final
• Hydrotest + inspecció final (quan s'especifiqui)

Controls de línia de producció de canonades LSAW

Preparació de matèries primeres

• Placa-laminada en calent/bobina de molins qualificats sota una estricta inspecció d'entrada
• Superfície verificada per partícules magnètiques / inspecció visual per descartar laminacions i defectes superficials
• La composició química s'ha verificat per coincidir amb el grau API 5L / projecte requerit
• Descalcificació d'aigua-alta pressió per garantir una superfície d'acer neta abans de formar i soldar

Tecnologia de Formació

• Desenrotllament i anivellació de precisió per estabilitzar la forma de la placa
• Redreçament hidràulic i conformat controlat{0}}per a un diàmetre i una rodonesa precisos del tub
• Control digital d'alineació de corba i vores per mantenir uniforme l'espai de soldadura al llarg de tota la longitud
• Procés de conformació optimitzat per evitar el "bombament" de la soldadura i el desajust a la unió

Procés de soldadura

• Estacions de soldadura automàtiques d'alta -eficiència per a passades d'arrel i d'ompliment
• Soldadura d'arc submergit multi-filferro (4-5 fils) per aconseguir una penetració total i una alta taxa de deposició
• Soldadura contínua de-longitud total per assegurar la integritat de la junta en tubs LSAW llargs
• -Supervisió i registre dels paràmetres de soldadura en línia per rastrejar la qualitat de la soldadura

Proves no-destructives

• Prova d'ultrasons automàtica (UT) a la costura de soldadura i el metall base adjacent
• 100% de raigs X-(RT) o examen panoràmic de la soldadura segons els requisits del projecte/API
• Taxa de qualificació de soldadura dissenyada per superar el 99,5% mitjançant el control del procés i el bucle de re{1}}treball

Tractament superficial i recobriment

• Neteja / granallament de superfícies internes i externes fins al grau de recobriment
• Múltiples sistemes de recobriment anticorrosió disponibles: 3PE/3LPE, FBE, epoxi o sistemes especificats per projecte-
• Adhesió i gruix del recobriment comprovats; Les proves de sal-esprai/envelliment poden arribar a una durada superior o igual a 1.000 h segons el sistema
• Tubs acabats subministrats amb taps finals i senyalització per al transport i la instal·lació en camp

Per a molts projectes, la primera pregunta no és "quina mida està disponible", sinóquin tipus de tub és adequat: LSAW, SSAW o ERW. Octal està involucrat en tots tres, però hi ha raons clares per les quals els dissenyadors i propietaris trien deliberadamentTub d'acer LSAWen determinats casos.

LSAW vs SSAW (soldat en espiral)

La canonada SSAW (soldada en espiral) funciona bélínies d'aigua de baixa i mitjana pressió i algunes canonades terrestreson el cost és el principal motor. No obstant això, moltsoleoductes de transmissió d'alta pressió-, travessies fluvials, canonades en alta mar i piles estructuralss'especifiquen comLSAWperquè:

• ella costura de soldadura és recta, més fàcil d'examinar i qualificar per a AUT i mecànica de fractura;
• gruix de paret gran (fins a 40-75 mm) és més pràctic des de la placa que des de l'espiral;
• algunsels codis de disseny i les especificacions del client limiten o exclouen les soldadures en espiralen zones-de conseqüències elevades.

Com a resultat, API 5L projectes que demanenX60–X80 amb CVN / DWTT i HIC opcionalsovint acaben utilitzantcostura recta-LSAWper a les seccions crítiques, fins i tot si SSAW està permès en altres llocs.

LSAW vs ERW (soldat per resistència elèctrica)

ERW és comúdiàmetres petits i mitjansen xarxes de distribució, carcassa i obra estructural general. Un cop OD supera aproximadament400–508 mmi el gruix de la paret es fa més pesat, la majoria dels propietaris canvien aLSAW{0}}basat en placaperquè:

• elentrada de calor, forma de soldadura i accés NDTen SAW les costures s'adapten més a canonades de-paret gruixuda i de gran-diàmetre;
• Requisits de l'API 5L PSL2 i proves addicionals(DWTT, CTOD, etc.) són més fàcils de trobar i documentar en costures longitudinals basades en plaques-;
• perpiles i tubulars estructurals, la combinació de gruix de paret, control d'ovalitat i rectitud afavoreix LSAW.

Per als clients d'Octal, això normalment significa:ERWper a un forat petit,SSAWon dominen la pressió baixa/mitjana i el cost, iLSAWsigui on sigui la línia o l'estructuraconseqüències elevades, pressió alta o subjectes a una estricta revisió de tercers-.

Quan feu la comandaTub d'acer soldat LSAW, no només esteu comprant acer per tones. Estàs comprant la capacitat deemparellar els dibuixos, passar la inspecció d'AUT i de tercers-i mantenir la construcció segons el calendari.
El diàmetre gran-del tub OctalMolí LSAW a la Xinaestà configurat exactament al voltant d'aquests punts, de manera que funciona de la manera com funcionen realment els projectes de canonades i fonaments.

Des de les preocupacions del comprador fins al que ofereix Octal Pipe

Què hi ha darrere d'això a l'Octal Pipe Mill

La instal·lació LSAW d'Octal Pipe ésdedicada a la canonada de costura recta-gran, no un taller mixt-de petit calibre. La finestra de producció, normalmentOD 400–1626 mm, paret 8–50+ mm, en API 5L B–X80 i graus estructurals coincidents– es basa en casos d'ús reals:línies troncals i de recollida, gas urbà, transmissió d'aigua, jaquetes, piles i membres del bastidor de canonades pesades-. Això vol dir que la vostra especificació normalment cau dins del "punt dolç" del molí, en lloc de ser forçada a la vora del que pot fer l'equip.

Darrere de la marcaPipa Octal, hi ha una línia que està creada per fer el mateix bé, una vegada i una altra:

• Fresat-de vora de placa CNC i pre-plegat sense vigilànciadonen una ranura de soldadura neta i repetible, de manera que cada costura longitudinal parteix de la mateixa geometria.
• Soldadura automàtica per puntes i estacions SAW internes/externesmantenir la junta alineada i l'entrada de calor sota control, reduint els ajustos manuals i el comportament de soldadura impredictible.
• UT-en línia de costures més proves hidrostàtiques-de longitud completaAssegureu-vos que només les canonades amb integritat de soldadura verificable surtin del molí i entren al vostre projecte.

El sistema de qualitat que hi ha darrere d'això està alineatRequisits d'estil ISO 9001 i API-, compatible amb llicències nacionals per a-fabricació i recobriment de canonades a pressió, i certificacions de productes com araAPI 5Lon sigui necessari. A la pràctica, això vol dir que rebeullibres de dades estructurades– Resums de MTC, NDT i proves hidràuliques, registres de recobriment, en un format que s'adapti als projectes internacionals de canonades i fundacions, en comptes d'informes solts, heu de re-organitzar-vos.

Finalment, la manera com funciona Octal Pipe amb el molí ésorientat-projecte, no només orientat a la-sortida-. Connectem la producció de LSAW, el recobriment, la inspecció de tercers-i el transport marítim en un sol programa, i parlem tant "idioma del projecte" com "idioma de fàbrica". Per a vostè com a comprador, el resultat és aquestOctal Pipe Tubs i piles de línia LSAWarribar al llocllest per soldar, conduir i instal·lar, recolzat per documentació i control de processos que coincideixen amb el que realment esperen els vostres equips de projecte i clients finals.

Escollir un proveïdor de canonades LSAW a la Xina

Si estàs comprantTub LSAW de la Xina, el risc real no és "poden fer canonades" - és si el proveïdor pot lliurar unàmbit comparable i auditable(formant la ruta + inspecció + traçabilitat + embalatge d'exportació) perquè la vostra recepció i el control de qualitat del projecte no s'enganxin a les proves que falten. A lesPipa Octal, executem el subministrament LSAW com apaquet controlat{0}}adquisició: canonada base a l'estàndard ordenat, punts de retenció d'inspecció alineats amb el vostre ITP i identificació de l'enviament que el vostre magatzem pot conciliar ràpidament.

• Embalatge d'exportació que coincideixi amb la realitat de la manipulació: per a enviaments de llarg-transport/exportació, especifiqueu la protecció final, la protecció de vora/bisell, els punts d'elevació i l'embalatge apte per al mar perquè no es produeixin danys entre el molí, el port i el pati.
• Avantatge de la coordinació local de la Xina-: quan agrupeu canonada + bisellat + recobriment/empaquetament sota una sola comanda, es redueixen els moviments cap a l'interior i els-passos de manipulació -, que sovint és on es produeixen danys al bisell, contaminació d'ID i buits de paperassa.
• L'àmbit d'inspecció de soldadura es fa comparable: escriviu els requisits UT/RT com amètode + cobertura + base d'acceptació; en cas contrari dos"Proveïdors de canonades LSAW de la Xina"pot citar el mateix grau amb productes d'inspecció completament diferents.

El que rebeu quan s'especifica a PO/ITP: MTC/CMTR (EN 10204 3.1/3.2), informe NDT (mètode/cobertura/acceptació/resultats), registre de proves hidràuliques (pressió/retenció/resultat), informe dimensional i llista d'embalatge/marcatge lligada a identificadors de canonades o paquets (fitxer digital disponible quan se sol·liciti).

Àrees d'aplicació clau



Suport estructural i fonaments



Més enllà del transport pur, la canonada Octal LSAW s'utilitza àmpliamentacer estructural: submarí i prop de la-costapiles, potes de la jaqueta, piles de faldilles, dofins, suports de parets d'embarcadors i molls, pilars de pont i columnes de bastidor de canonades pesades-. La combinació de gruix de paret basat en placa-i rectitud controlada proporciona la resistència a la compressió i la resistència a la flexió necessàries per a la conducció, el rejuntat i la càrrega cíclica-a llarg termini.

Transmissió i recollida de líquids i gasos



S'utilitza la canonada LSAW octaloleoductes regionals i de llarga distància-transportant petroli cru, productes refinats, gas natural, gas ric, aigua produïda i lots de diversos-productes. Les mides de-paret gruixuda i de gran-diàmetre permeten als dissenyadors combinar-sealt -con control de pressió estable, mentre que els programes CVN / DWTT / HIC opcionals documentats admeten els requisits de servei tant dolç com agre.

Terminals, emmagatzematge i infraestructura de càrrega



A lesterminals petrolieres i químiques, granges de tancs i molls de càrrega, S'utilitza la canonada Octal LSAWlínies d'entrada/sortida, capçals de col·lectors, línies de càrrega als amarradors marins i connexions SPM/boies. El control exterior, la geometria del bisell i la qualitat del recobriment ajuden a reduir el-temps d'ajust-al lloc i les reparacions del recobriment, de manera que els equips de construcció poden lligar tancs, bombes i braços de càrrega amb menys ajustos de camp.

Sistemes petroquímics i industrials



Enrefineries, complexos petroquímics, plantes de GNL i unitats de fertilitzants, s'aplica una canonada LSAW de gran-calibrelínies de bengala i purga, capçaleres de plantes, col·lectors de granja de tancs, línies de recuperació de vapor i passadissos de serveis públicson els diàmetres superen el rang normal sense costures. CoincidènciaGraus API, ASTM i EN, a més de les opcions de recobriment intern i extern, permeten que una família de LSAW cobreixi serveis d'alt-flux i pressió-moderada amb documentació i inspecció coherents.



Veure casos de projectes relacionats

Feu clic aquí

Configuracions típiques de canonades d'acer LSAW per tipus de servei

Per a canonades i fonaments d'-conseqüències elevades, els compradors no només necessiten un molí; necessitencontrol, traçabilitat i suport ràpid quan alguna cosa va malament. Octal Pipe construeix el seu subministrament LSAW exactament al voltant d'això.

1. Filosofia "100% de control": es comprova cada pas crític

En lloc de provar unes quantes peces i dir-ho bé, el nostre molí LSAW funciona aesquema de control al 100% de nou-puntsdes de la matèria primera fins a l'embalatge:

Per a vostè, això significa que sigui quina sigui la peça que reculli un propietari o un inspector{0}}tercer, hi ha unapista de prova completa darrere seu, en lloc de buits en els registres.

2. Línia digital i automatitzada per a una qualitat de soldadura repetible

La nostra línia de producció està dissenyada per treure la màxima aleatorietat possible de la soldadura i la conformació de costures:

• Línia de producció en xarxa totalment digital– Les unitats clau com ara UT, fresat de vores, conformació, soldadura, expansió i prova hidràulica estan sota control central, de manera que els paràmetres del procés es poden rastrejar fins a cada tub individual.
• Soldadura d'arc doble-submergida- amb matriu en fase-en línia UT– després de la soldadura SAW interna i externa, cada costura es comprova immediatament mitjançant proves d'ultrasons en línia amb inspecció de raigs X-punt. Els paràmetres i els resultats de la soldadura s'enregistren completament, mantenint la taxa de reparació molt baixa i permetent que arribi l'acceptació de la soldadura de primera passada-99.99%.
• Expansió mecànica{0}}de llargada completa- cada tub s'expandeix mecànicament després de la soldadura, cosa que iguala les tensions residuals i millora la rodonesa i la rectitud. Això fa que la flexió del camp, la soldadura de la circumferència i la conducció de piles siguin més previsibles.
• Suport de laboratori acreditat-CNAS– tots els programes experimentals i les qualificacions de procediments (CVN, DWTT, HIC/SSC, etc.) es duen a terme en un laboratori-nacional acreditat, de manera que les dades de proves es poden acceptar en projectes internacionals sense tornar-les a-provar.

El resultat és que el comportament de la costura dePipa Octal LSAWno és qüestió de sort:canonades de la mateixa mida i grau es comporten de manera coherenten soldadura, NDT i servei.

3. Sistema de serveis construït al voltant de projectes, no només de comandes

El control al molí només resol la meitat del problema. Octal Pipe també executa un model de servei que segueix el ritme dels projectes reals:

• Processament personalitzat-de gamma alta– Podem lliurar canonada LSAWtallat a les longituds del projecte, pre-bisellat, marcat, amb obertures o mànigues preparades according to drawings, so material arrives on site close to "ready to weld / ready to drive" and not as semi-finished stock that needs heavy re-work.
• Compromís clar-de resposta al problema– Un cop es confirmi un problema amb el producte, volem estar al lloc48 hores per a projectes nacionals i dins de 96 hores per a projectes a l'estranger, o organitzar socis locals o de tercers-de confiança per ajudar. L'objectiu és ajudar-vos a identificar la causa arrel i acordar una solució pràctica ràpidament, no només intercanviar correus electrònics.
• Suport tècnic les 24 hores del dia per part d'un equip experimentat– El personal de vendes, tècnic, de control de qualitat i de logística treballa com un equip de projecte. Ells ho sabenAPI 5L, GB/T 9711, ASTM A671/A672 i requisits regionalsa l'Orient Mitjà, el sud-est asiàtic, l'Àfrica i altres mercats, i poden marcar clàusules en què els propietaris o supervisors solen centrar-se abans que es converteixin en problemes.

Per als EPC i els equips de contractació,Pipa OctalPer tant, no és només un nom en un certificat de fàbrica, sinó un proveïdor que combina:

• Producció LSAW 100% controlada,
• documentació traçable i preparada per auditar{0}}, i
• suport sensible al projectequan necessiteu ajuda al lloc.

Contacta ara

Problema Comú

P1: Què és la canonada d'acer LSAW?

A: Tub d'acer LSAW (tuba soldada per arc submergit longitudinal)és una canonada soldada de gran-diàmetre feta de planxa mitjançant conformació JCOE/UOE i soldadura SAW de doble-cara. S'utilitza principalment percanonades de transmissió de petroli, gas i aigua d'alta-pressió i piles estructurals.

P2: Quines són les mides típiques de canonades LSAW i els rangs de gruix de paret?

R: Subministraments octalsTub LSAWen mides típiquesOD 400–1626 mmambgruix de paret 6-75 mm, en longituds individuals al voltant6.5–12.6 m, que cobreix la majoriacanonada i pilars de gran-diàmetrerequisits.

P3: Quina diferència hi ha entre la canonada LSAW i la canonada SSAW / ERW?

A: Tub LSAWté acostura longitudinal recta SAWfet de placa, apte pergran diàmetre, paret pesada i línies d'alta-pressió/alta-conseqüència. SSAWté una costura en espiral i s'utilitza sovint per a línies sensibles-de baixa pressió i costos;ERWés principalment perdiàmetres petits i mitjans.

P4: Quins estàndards i graus compleix la canonada de línia Octal API 5L LSAW?

A: OctalTub de línia API 5L LSAWes produeix aAPI 5L PSL1 / PSL2, GB/T 9711 i ISO 3183, en grausL245/B fins a L690/X100, ambEN 10204 3.1 / 3.2 certificates and full NDT / hydrotest recordsa petició.
